金屬外殼的溫度保護器，是我司開發的一款微型產品
菱形結構、體積小、便于安裝
馬達熱保護器/熱斷路器
無閃動，精確的工作溫度
采用金屬外殼的小型熱保護器
以非載流器件設計實現穩定，可靠、長久的使用壽命
設計原理

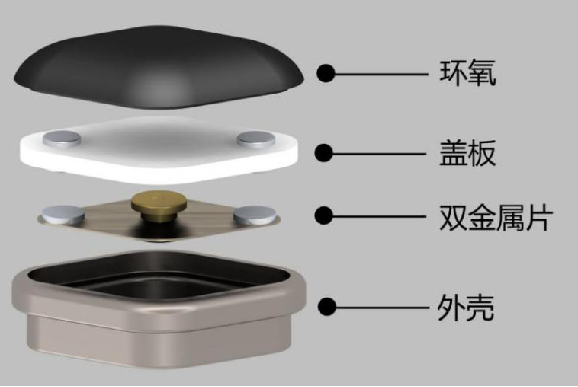

結構設計簡單，由條形高靈敏雙金屬元件、動觸點、靜觸點、螺桿、蓋板等組成。雙金屬元件放置于底部外殼上，動觸點與靜觸點閉合，電路導通。當使用電器因故發熱，溫度上升到該產品額定動作溫度值時，雙金屬元件受熱產生內應力而迅速動作，使觸點斷開，切斷電源，電器停止工作，從而起到過熱保護作用。當被保護電器溫度下降到該產品的額定復位溫度值時，雙金屬元件恢復到初始原狀態動觸點與靜觸點閉合，電器恢復工作。該產品的保護功能可分為常開型、常閉型兩種，即溫度達到設計值時導通電路和斷開電路。
由于采用了金屬外殼，因此保護器具有更強勁的機械強度，可采用絕緣護套包覆，與電機的金屬部件絕緣措施。
應用范圍
設計用于1.5馬力以下的各類馬達，風扇電機、洗衣機等小家電產品、變壓器、鎮流器、電池組、過膠機、螺線管、電熱電器等，它可作為自行復位的熱斷路器（2B類型），電機熱保護器（3C類型）和鎮流器熱保護器。

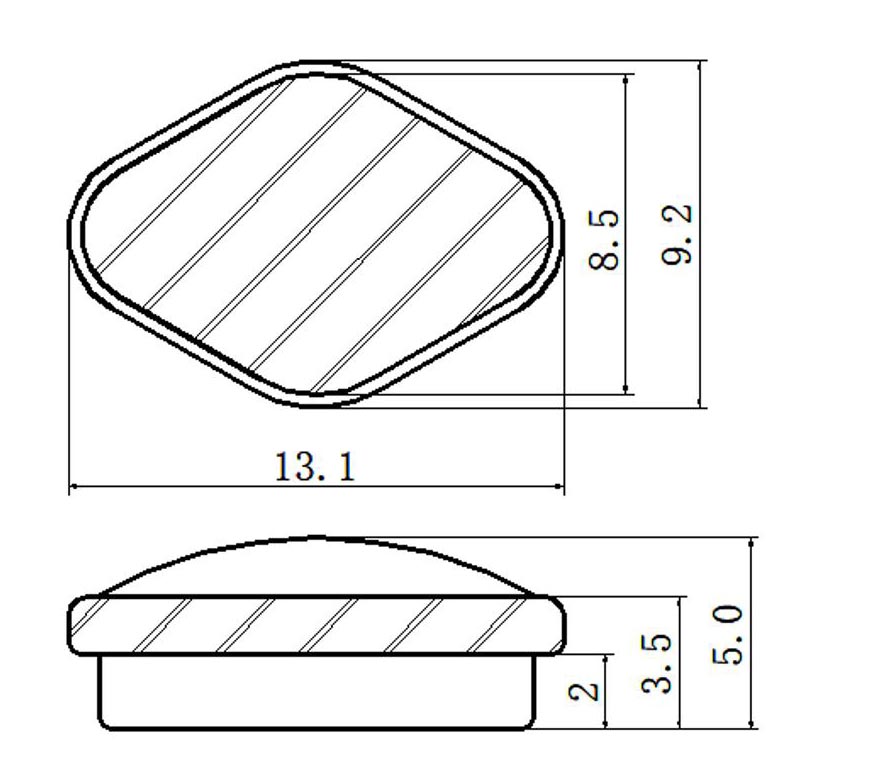

外形尺寸
溫度規格
動作溫度 | 復位溫度 | 動作溫度 | 復位溫度 |
40±5℃ | ≥27℃ | 105±5℃ | 70±15℃ |
45±5℃ | ≥30℃ | 110±5℃ | 70±15℃ |
50±5℃ | ≥30℃ | 115±5℃ | 75±15℃ |
55±5℃ | ≥30℃ | 120±5℃ | 80±15℃ |
60±5℃ | ≥35℃ | 125±5℃ | 85±15℃ |
65±5℃ | 40±15℃ | 130±5℃ | 90±15℃ |
70±5℃ | 45±15℃ | 135±5℃ | 95±15℃ |
75±5℃ | 50±15℃ | 140±5℃ | 100±15℃ |
80±5℃ | 55±15℃ | 145±5℃ | 105±15℃ |
85±5℃ | 60±15℃ | 150±5℃ | 110±15℃ |
90±5℃ | 65±15℃ | 155±5℃ | 115±15℃ |
95±5℃ | 65±15℃ | 160±5℃ | 120±15℃ |
100±5℃ | 65±15℃ | 特殊規格按客戶要求定制 | |
動作溫度：40~160℃±5℃，每5℃一檔，為一個溫度規格。
復位溫度：為標稱動作溫度的2/3，公差為±15℃，或按客戶要求制作。
使用壽命：電流在6A范圍內可動作10000次以上。
電氣規格
250V AC 3A；125V AC 6A；24V DC 6A；

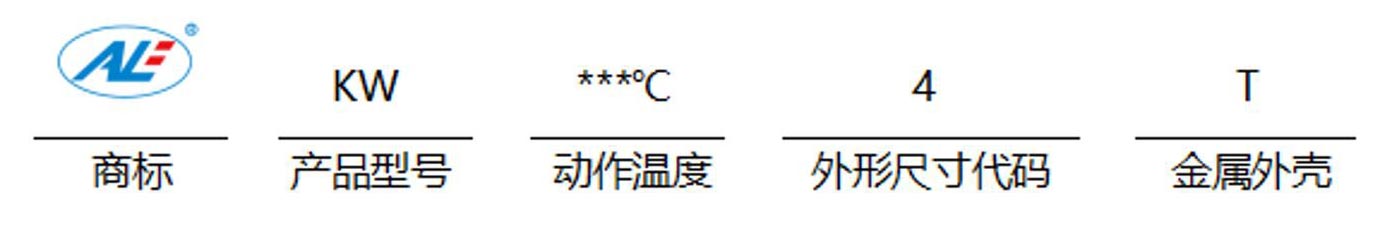

編號命名參考
![]_06.jpg](/uploadfiles/60.247.152.80/webid1841/uploadimage/202105/9241620711555713.jpg "9241620711555713.jpg")
近似值僅用于選擇樣品進行認證試驗
這些曲線僅用于在為特定應用選擇保護器時提供指導。在選擇保護器時還應考慮其他一些因素，例如與熱源之間的距離和安裝方法。脫扣時間取決于端子配置和安裝條件。
